Der Sicherungskasten ist die zentrale Schalt- und Schutzstelle einer elektrischen Anlage im Gebäude. Hinter der Abdeckung sitzen nicht einfach nur „Sicherungen“, sondern mehrere Geräte mit unterschiedlichen Aufgaben: Leitungsschutzschalter, Fehlerstrom-Schutzeinrichtungen, Klemmen und je nach Anlage weitere Schutz- und Schaltgeräte, die eu-baustoffhandel.de berichtet.
Für Neubauten, Sanierungen und Modernisierungen ist vor allem die Aufteilung der Stromkreise entscheidend. Ein moderner Verteiler soll nicht nur Überlastungen verhindern, sondern Fehler möglichst gezielt abschalten, damit nicht bei einem einzelnen Problem die gesamte Wohnung oder das ganze Haus ohne Strom bleibt.
Der entscheidende Unterschied liegt darin, dass ein Leitungsschutzschalter die Leitung gegen Überlast und Kurzschluss schützt, während ein RCD Fehlerströme überwacht.
Wer einen alten Stromkasten modernisieren lässt, sollte deshalb nicht nur auf die Zahl der vorhandenen Automaten schauen. Auch die Verteilung der Stromkreise, die RCD-Struktur, die Neutralleiterzuordnung und die vorhandenen Schutzmaßnahmen müssen zur jeweiligen Anlage passen.
Bei einer Renovierung hängt die Elektroplanung zudem eng mit der übrigen Bauplanung zusammen. Wer beispielsweise Steckdosen richtig plant, kann Stromkreise sinnvoller aufteilen und spätere Erweiterungen besser berücksichtigen.
„Fehlerstrom-Schutzeinrichtungen (RCDs) gewährleisten den geforderten Schutz gegen elektrischen Schlag.“ – DKE

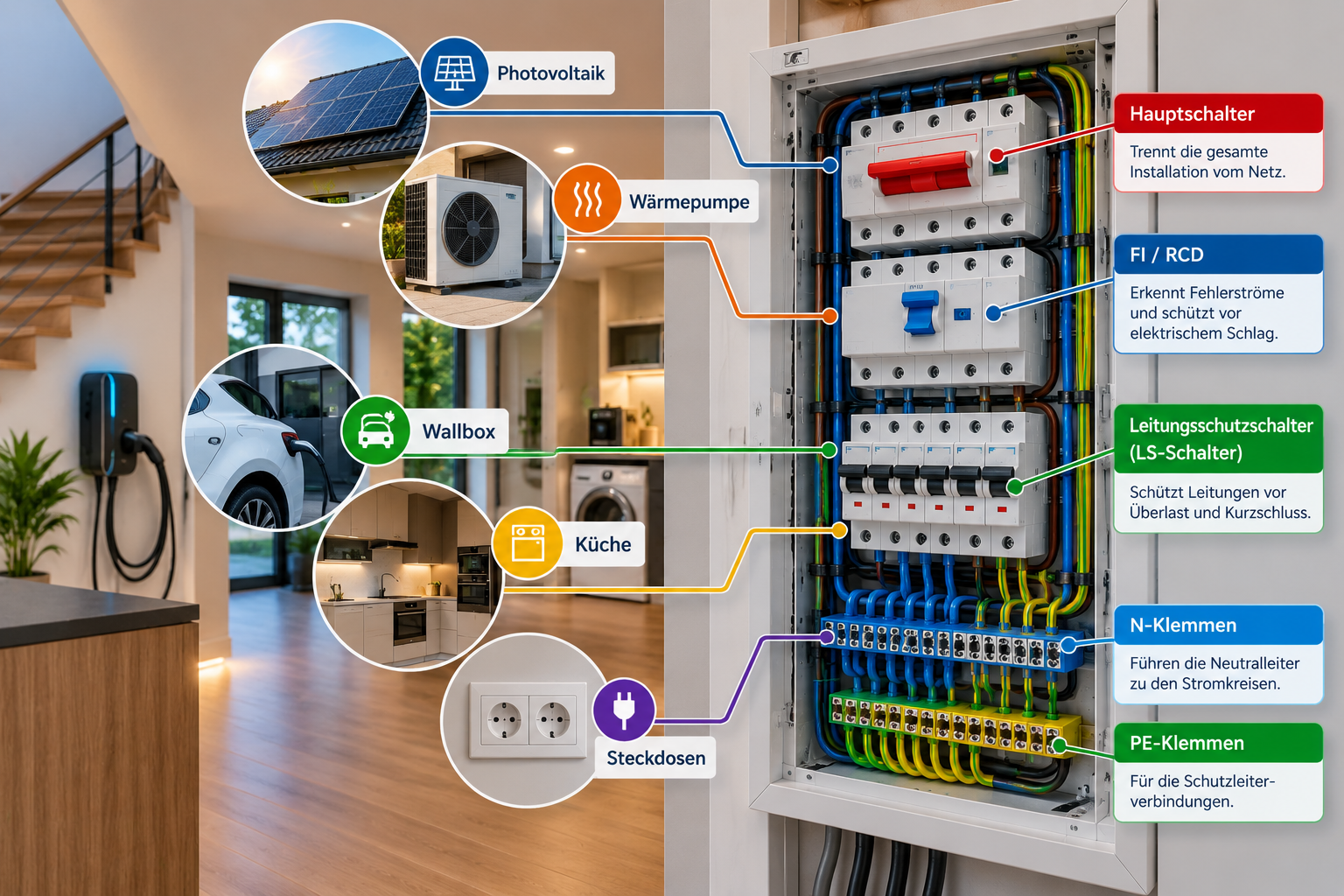

Wie ist ein Sicherungskasten aufgebaut?
Ein typischer Verteiler besteht aus mehreren Funktionsbereichen. Welche Geräte tatsächlich vorhanden sind, hängt vom Baujahr, Netzsystem, Umfang der Anlage und den Anforderungen des Gebäudes ab.

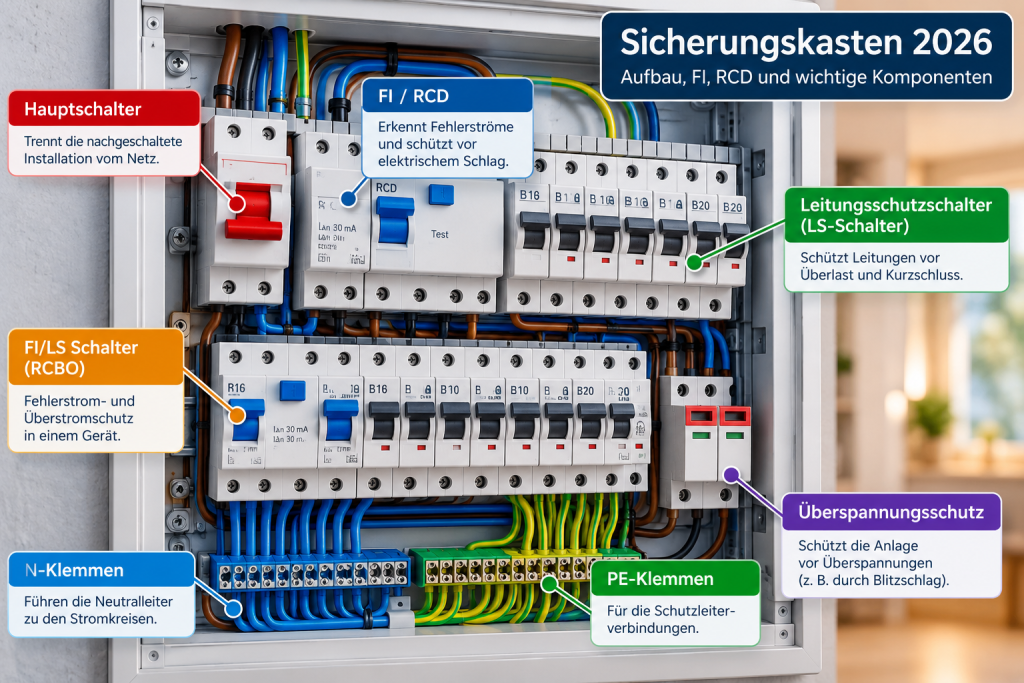

Die wichtigsten Bauteile
| Bauteil | Aufgabe | Typische Funktion |
|---|---|---|
| Hauptschalter | Anlage abschalten | trennt die nachgeschaltete Installation |
| RCD / FI | Fehlerströme erkennen | zusätzlicher Schutz gegen elektrischen Schlag |
| LS-Schalter | Leitungen schützen | Abschaltung bei Überlast oder Kurzschluss |
| FI/LS bzw. RCBO | kombinierter Schutz | Fehlerstrom- und Überstromschutz |
| N-Klemmen | Neutralleiter führen | Zuordnung der Neutralleiter zu Stromkreisen |
| PE-Klemmen | Schutzleiter anschließen | Schutzleiterverbindungen |
| Überspannungsschutz | Schutz vor Überspannungen | je nach Anlagenkonzept |
Die Anordnung kann von Verteiler zu Verteiler unterschiedlich aussehen. In einer einfachen Wohnung sind wenige Schutzgeräte vorhanden, während ein Einfamilienhaus mit mehreren Etagen, Wärmepumpe, Photovoltaik, Wallbox und umfangreicher Haustechnik deutlich mehr Platz benötigt.
Ein häufiger Denkfehler besteht darin, jeden Automaten im Kasten als „Sicherung“ zu betrachten. Technisch unterscheiden sich die Geräte jedoch deutlich.
Der Leitungsschutzschalter reagiert auf zu hohe Ströme. Fließt über längere Zeit mehr Strom als vorgesehen oder entsteht ein Kurzschluss, unterbricht er den Stromkreis.
Der RCD arbeitet nach einem anderen Prinzip. Er vergleicht den Strom, der über die aktiven Leiter in einen Stromkreis hineinfließt, mit dem Strom, der zurückkommt. Entsteht eine Differenz, kann ein Teil des Stroms beispielsweise über einen Fehlerweg zur Erde abfließen.
Ein FI ersetzt deshalb keinen Leitungsschutzschalter.
FI und RCD: Ist das dasselbe?
FI und RCD bezeichnen im praktischen Sprachgebrauch dasselbe Grundprinzip. FI steht für Fehlerstromschutzschalter, während RCD die internationale Bezeichnung „Residual Current Device“ ist.
Der Begriff FI stammt aus der klassischen Bezeichnung „Fehlerstrom“. In technischen Unterlagen und Normen findet sich dagegen häufig RCD beziehungsweise die genaue Gerätebezeichnung RCCB oder RCBO.
Für Hausbesitzer ist vor allem die Funktion relevant: Ein RCD erkennt einen Fehlerstrom und trennt den betroffenen Teil der elektrischen Anlage, wenn die festgelegten Bedingungen für die Auslösung erfüllt sind.
Die DKE erläutert, dass RCDs mit einem Bemessungsdifferenzstrom von höchstens 30 mA für bestimmte Stromkreise einen zusätzlichen Schutz gegen elektrischen Schlag bieten. Dazu gehören unter anderem allgemein zugängliche Steckdosen bis einschließlich 32 A sowie bestimmte Stromkreise für ortsveränderliche Betriebsmittel im Außenbereich.
Das bedeutet allerdings nicht, dass jede elektrische Anlage einfach pauschal mit einem einzigen 30-mA-FI ausgestattet werden sollte. Die konkrete Planung hängt vom Gebäude, Netzsystem, den Stromkreisen und den eingesetzten Betriebsmitteln ab.
„FI-Schalter“ und „RCD“ sind im Alltag unterschiedliche Bezeichnungen für eine Fehlerstrom-Schutzeinrichtung.
Was macht der Leitungsschutzschalter?
Der Leitungsschutzschalter, kurz LS-Schalter, schützt elektrische Leitungen vor unzulässig hohen Strömen. Er gehört deshalb zu den grundlegenden Schutzgeräten im Verteiler.
Ein einfaches Beispiel: An einem Stromkreis hängen mehrere leistungsstarke Verbraucher. Wird die zulässige Belastung einer Leitung überschritten, kann sich der Leiter erwärmen. Der LS-Schalter begrenzt dieses Risiko durch automatische Abschaltung.
Bei einem Kurzschluss steigt der Strom dagegen sehr schnell an. Auch dann löst der Leitungsschutzschalter aus.
Damit übernimmt der LS eine andere Aufgabe als der FI.
| Situation | LS-Schalter | FI/RCD |
|---|---|---|
| Überlast einer Leitung | Ja | Nein |
| Kurzschluss | Ja | Nein, nicht als Ersatz |
| Fehlerstrom gegen Erde | nicht primäre Funktion | Ja |
| zusätzlicher Personenschutz | Nein | Ja, abhängig von Ausführung und Bemessungsdifferenzstrom |
| Leitungsschutz | Ja | Bei RCCB allein nein |
| Kombination möglich | mit RCD | als FI/LS bzw. RCBO |
Diese Trennung ist für die Planung wichtig. Ein klassischer RCCB benötigt für den Überstromschutz eine passende nachgeschaltete Schutzeinrichtung, etwa einen Leitungsschutzschalter. Die DKE weist ausdrücklich darauf hin, dass RCCBs keinen eingebauten Überstromschutz besitzen.
Warum 30 mA beim FI so häufig vorkommen
Die Angabe 30 mA beschreibt den Bemessungsdifferenzstrom des RCD. Sie ist nicht mit der normalen Strombelastbarkeit eines Stromkreises in Ampere zu verwechseln.
Ein RCD mit IΔn ≤ 30 mA wird für den zusätzlichen Schutz gegen elektrischen Schlag in verschiedenen Bereichen eingesetzt. Die Anforderungen der DIN VDE 0100-410 sehen diesen zusätzlichen Schutz unter anderem für allgemein zugängliche Steckdosen in Wechselstrom-Endstromkreisen bis 32 A vor. Auch bestimmte Außenstromkreise fallen darunter.
Das Gerät misst dabei keinen „normalen Verbrauchsstrom“ wie ein Stromzähler. Entscheidend ist die Differenz zwischen den Strömen in den überwachten aktiven Leitern.
Ein Fehlerstrom kann entstehen, wenn Strom einen unerwünschten Weg nimmt. Das kann beispielsweise durch einen Isolationsfehler oder einen Fehler an einem elektrischen Betriebsmittel geschehen.
Die 30-mA-Angabe beschreibt also die Empfindlichkeit gegenüber einem Differenzstrom und nicht die maximale Leistung des Stromkreises.
Ein FI für das ganze Haus oder mehrere RCDs?
Bei älteren Anlagen findet sich häufig ein zentraler FI, der mehrere Stromkreise gemeinsam überwacht. Technisch kann das funktionieren, bringt im Alltag aber einen Nachteil mit sich: Ein Fehler in einem Stromkreis kann mehrere andere Stromkreise mit abschalten.
Das betrifft beispielsweise Licht, Steckdosen, Küchengeräte oder Außenbereiche. Moderne Anlagen werden deshalb häufig so geplant, dass die Stromkreise auf mehrere RCDs verteilt oder mit einzelnen FI/LS-Schaltern abgesichert werden.
Die DKE verweist bei Wohngebäuden auf die Aufteilung der Endstromkreise auf mehrere Fehlerstrom-Schutzeinrichtungen, damit bei einer Abschaltung nicht unnötig große Teile der Kundenanlage ausfallen.
FI/LS als Einzelabsicherung
Eine andere Möglichkeit sind FI/LS-Schalter, technisch als RCBO bezeichnet. Hier befinden sich Fehlerstromschutz und Überstromschutz in einem Gerät.
Das bringt einen praktischen Vorteil: Jeder entsprechend ausgestattete Stromkreis kann unabhängig von den anderen geschützt und abgeschaltet werden. Die DKE nennt diese Ausführung ausdrücklich als Möglichkeit, unerwünschte Abschaltungen zu reduzieren.
| Variante | Vorteil | Nachteil |
|---|---|---|
| Ein RCD für viele Stromkreise | einfache Struktur | mehrere Stromkreise können gleichzeitig ausfallen |
| Mehrere RCDs | bessere Aufteilung | mehr Platz und Planung erforderlich |
| FI/LS je Stromkreis | sehr gezielte Abschaltung | höherer Geräte- und Platzbedarf |
Für eine Sanierung kann daher die Frage „Wie viele Sicherungen passen in den Kasten?“ zu kurz greifen. Entscheidend ist, wie die Stromkreise funktional organisiert werden.
Welche Stromkreise gehören sinnvoll zusammen?
Eine moderne Elektroplanung berücksichtigt nicht nur die Zahl der Räume, sondern auch die Nutzung. Küche, Waschraum, Außenbereich, Bad, Heizung, Beleuchtung und allgemeine Steckdosen können unterschiedliche Anforderungen haben.
Typische Überlegungen betreffen:
- separate Stromkreise für leistungsstarke Verbraucher;
- getrennte Beleuchtungs- und Steckdosenstromkreise;
- eigene Stromkreise für Außenbereiche;
- passende RCD-Zuordnung;
- ausreichende Reserveplätze im Verteiler;
- klare Beschriftung jedes Stromkreises;
- Berücksichtigung späterer Erweiterungen.
Gerade bei einer umfassenden Renovierung sollte der Verteiler nicht nur für den aktuellen Gerätebestand dimensioniert werden. Wärmepumpe, Wallbox, Photovoltaik, Klimagerät oder zusätzliche elektrische Heizsysteme können später weitere Anforderungen erzeugen.
Wer Baustoffe online kaufen und eine Renovierung planen möchte, sollte die Elektroarbeiten deshalb nicht erst nach den sichtbaren Bauarbeiten berücksichtigen. Leitungswege, Dosen und Verteiler werden früh festgelegt, während Wände und Decken noch zugänglich sind.
RCD-Typen: A, F und B sind nicht dasselbe
Mit moderner Elektronik wird die Auswahl des RCD-Typs wichtiger. Nicht jedes elektrische Gerät erzeugt dieselbe Form von Fehlerstrom.
Typ A kann unter anderem sinusförmige Wechsel- und pulsierende Gleichfehlerströme erfassen. Typ F und Typ B gehen bei bestimmten Anwendungen weiter. Die DKE verweist für Typ F und Typ B auf die entsprechenden Anforderungen der DIN EN 62423.
Welche Ausführung erforderlich ist, hängt vom angeschlossenen Verbraucher und dessen Technik ab. Gerade bei Geräten mit Leistungselektronik, Frequenzumrichtern oder bestimmten Ladeeinrichtungen darf der RCD nicht allein nach Preis oder Bauform ausgewählt werden.
Fachliche Einordnung: Bei modernen Verbrauchern entscheidet nicht nur die Empfindlichkeit des RCD, sondern auch die Art der Fehlerströme, die das angeschlossene Gerät erzeugen kann.
Bei einer Wallbox gelten zusätzlich spezielle Anforderungen. Die DKE nennt für Ladeeinrichtungen unter anderem DIN VDE 0664-900 als relevante Norm für die Umsetzung der RCD-Funktion.
Was passiert, wenn der FI ständig auslöst?
Ein auslösender FI ist zunächst kein Zeichen dafür, dass der FI „kaputt“ ist. Die Abschaltung kann genau seine vorgesehene Schutzfunktion erfüllen.
Mögliche Ursachen sind beispielsweise:
- ein defektes elektrisches Gerät;
- Feuchtigkeit oder ein Isolationsfehler;
- ein Fehler in einem angeschlossenen Stromkreis;
- mehrere kleine Ableitströme, die sich addieren;
- eine fehlerhafte Zuordnung von Neutralleitern;
- ein Problem in der Installation.
Bei modernen Haushalten können mehrere elektronische Geräte gleichzeitig geringe Ableitströme verursachen. Werden viele Stromkreise über denselben RCD geführt, kann die Summe der Ableitströme eine Rolle spielen.
Das bedeutet nicht, dass ein RCD einfach gegen ein unempfindlicheres Gerät ausgetauscht werden sollte. Die Ursache der Auslösung muss fachgerecht beurteilt werden.
Ein wiederholt auslösender FI ist ein Diagnosehinweis, kein Schalter, den man dauerhaft „ruhigstellen“ sollte.
Die Prüftaste am RCD dient der Funktionsprüfung. Nach den DKE-Hinweisen müssen entsprechende RCDs über eine manuell betätigbare Prüfeinrichtung verfügen.
Alter Sicherungskasten: Wann wird eine Modernisierung sinnvoll?
Ein alter Verteiler ist nicht allein deshalb mangelhaft, weil er älter aussieht. Entscheidend sind Zustand, Aufbau, Schutzkonzept und die konkrete elektrische Anlage.
Bei einer Modernisierung können jedoch mehrere Punkte zusammenkommen. Dazu zählen fehlender zusätzlicher Fehlerstromschutz, alte Schutzmaßnahmen, fehlende Platzreserven, unklare Stromkreiszuordnung oder eine Anlage, die nicht mehr zur heutigen Nutzung passt.
Besonders bei einem Haus mit deutlich gestiegenem Strombedarf lohnt sich eine Bestandsaufnahme. Ein Gebäude, das früher mit wenigen Steckdosen, klassischer Beleuchtung und wenigen Großverbrauchern betrieben wurde, kann heute durch Trockner, Geschirrspüler, Wärmepumpe, Ladepunkt, Netzwerkgeräte und Smart-Home-Technik wesentlich stärker belastet werden.
Die Elektroplanung sollte deshalb mit der übrigen Sanierung abgestimmt werden. Auch eine Smart-Home-Nachrüstung bei einer Renovierung kann Auswirkungen auf Schalter, Stromkreise, Steuerung und Verteilerplanung haben.
Sicherungskasten selbst öffnen?
Ein Verteiler enthält potenziell lebensgefährliche Spannungen. Auch wenn einzelne Leitungsschutzschalter ausgeschaltet sind, bedeutet das nicht automatisch, dass innerhalb des Verteilers alle Teile spannungsfrei sind.
Arbeiten an der elektrischen Anlage sollten deshalb entsprechend den geltenden Anforderungen durch eine qualifizierte Elektrofachkraft erfolgen. Das gilt insbesondere für Änderungen an Verdrahtung, Schutzgeräten, Zuleitungen, RCDs und Sicherungsautomaten.
Für Eigentümer sind dagegen bestimmte Beobachtungen ohne Eingriff in den Verteiler möglich:
- Welche Stromkreise sind beschriftet?
- Welche Geräte lösen regelmäßig aus?
- Gibt es einen FI mit Prüftaste?
- Welche Bereiche werden bei einer Auslösung abgeschaltet?
- Sind Reserveplätze vorhanden?
- Gibt es Unterverteilungen?
- Wann wurde die Anlage zuletzt geprüft?
Eine gute Dokumentation erleichtert später die Fehlersuche und Modernisierung.
Sicherungskasten 2026 planen: Diese Punkte gehören auf die Liste
Bei Neubau oder größerer Sanierung lohnt sich eine strukturierte Planung. Nicht nur der Verteiler selbst, sondern auch seine spätere Erweiterbarkeit sollte berücksichtigt werden.
- Nutzung der Räume erfassen.
- Leistungsstarke Verbraucher identifizieren.
- Steckdosen und Beleuchtung sinnvoll auf Stromkreise verteilen.
- RCD-Konzept festlegen.
- Geeignete RCD-Typen anhand der angeschlossenen Verbraucher bestimmen.
- FI/LS-Lösungen dort prüfen, wo eine gezielte Einzelabschaltung sinnvoll ist.
- Reserveplätze im Verteiler einplanen.
- Stromkreise eindeutig beschriften und dokumentieren.
- Erweiterungen wie Wallbox, Photovoltaik oder Wärmepumpe berücksichtigen.
- Prüfung und Inbetriebnahme durch eine Elektrofachkraft vorsehen.
Ein gut geplanter Verteiler soll nicht nur heute funktionieren, sondern auch die nächste technische Ausbaustufe des Hauses aufnehmen können.
FAQ zum Sicherungskasten 2026
Was ist der Unterschied zwischen FI und RCD?
FI und RCD bezeichnen grundsätzlich dieselbe Art von Fehlerstrom-Schutzeinrichtung. FI ist die im deutschen Sprachraum geläufige Bezeichnung, RCD steht für „Residual Current Device“.
Schützt ein FI auch vor Kurzschluss?
Ein klassischer RCCB beziehungsweise FI ohne Überstromschutz ersetzt keinen Leitungsschutzschalter. Gegen Überlast und Kurzschluss ist eine passende Überstrom-Schutzeinrichtung erforderlich. Bei einem FI/LS beziehungsweise RCBO sind beide Schutzfunktionen in einem Gerät kombiniert.
Sind 30 mA beim FI immer Pflicht?
Ein RCD mit einem Bemessungsdifferenzstrom von höchstens 30 mA ist für bestimmte Stromkreise normativ vorgesehen, unter anderem für allgemein zugängliche Steckdosen bis 32 A und bestimmte Außenstromkreise. Welche Schutzmaßnahmen in einer konkreten Anlage erforderlich sind, muss anhand der jeweiligen Installation und geltenden Normen bestimmt werden.
Wie oft sollte die FI-Prüftaste betätigt werden?
Die Prüftaste ist dafür vorgesehen, die Auslösefunktion des RCD zu kontrollieren. Der konkrete Prüf- und Wartungsplan sollte sich nach Herstellerangaben, Anlagenart und den einschlägigen Vorgaben richten. Bei Auffälligkeiten gehört die weitere Prüfung in die Hände einer Elektrofachkraft.
Warum schaltet ein FI mehrere Räume gleichzeitig ab?
Wenn mehrere Stromkreise über denselben RCD geführt werden, kann dessen Auslösung alle nachgeschalteten Stromkreise gleichzeitig abschalten. Durch eine geeignete Aufteilung auf mehrere RCDs oder durch FI/LS-Schalter lässt sich die Auswirkung eines einzelnen Fehlers begrenzen.
Braucht ein modernes Haus mehrere RCDs?
Das lässt sich nicht pauschal mit einer festen Anzahl beantworten. Entscheidend sind die Stromkreise, die Nutzung, die Schutzanforderungen und das gewählte Anlagenkonzept. Die Aufteilung auf mehrere RCDs kann die Verfügbarkeit verbessern, weil bei einer Auslösung nicht zwangsläufig die gesamte Anlage betroffen ist.
Was beim Sicherungskasten 2026 wirklich zählt
Ein moderner Sicherungskasten ist kein Schrank voller gleichartiger Automaten. Er bildet das Schutzkonzept der gesamten elektrischen Anlage ab. LS-Schalter sichern Leitungen gegen Überlast und Kurzschluss, RCDs überwachen Fehlerströme und FI/LS-Geräte verbinden beide Funktionen in einer gemeinsamen Schutzeinrichtung.
Für Neubauten und Sanierungen kommt es deshalb weniger auf eine möglichst große Zahl von Geräten an als auf eine nachvollziehbare Zuordnung der Stromkreise, passende Schutzgeräte und ausreichend Reserven. Besonders bei Wärmepumpe, Wallbox, Photovoltaik und umfangreicher Elektronik sollte die Auswahl der RCDs auf die tatsächlichen Verbraucher abgestimmt werden.
Wer den Verteiler modernisieren lässt, sollte neben dem aktuellen Bedarf auch die geplante Nutzung des Gebäudes berücksichtigen. Eine sauber dokumentierte, fachgerecht geprüfte und sinnvoll aufgeteilte Anlage macht spätere Erweiterungen und die Fehlersuche deutlich einfacher.
